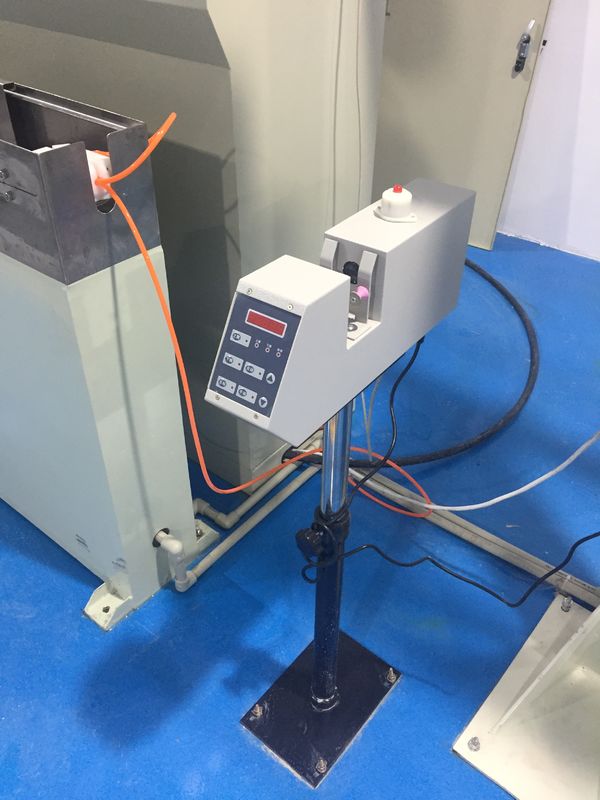

دستگاه اندازه گیری قطر بیرونی برای کابل

دستگاه اندازه گیری قطر بیرونی (OD) یک ابزار حیاتی است که در تولید کابل استفاده می شود تا اندازه گیری دقیق قطر بیرونی کابل را در طول یا بعد از فرآیند اکستروژن تضمین کند.اين دستگاه به کنترل کيفيت کمک ميکنه، اطمینان حاصل شود که کابل با تحمل و استانداردهای مشخص شده مطابقت دارد.

ویژگی های اصلی دستگاه اندازه گیری قطر بیرونی:

اندازه گیری بدون تماس: از لیزر یا سنسورهای نوری برای اندازه گیری قطر کابل بدون تماس فیزیکی استفاده می کند و از آسیب به سطح کابل جلوگیری می کند.

دقت بالا: اندازه گیری های دقیق را فراهم می کند، اغلب با دقت تا ± 0.001 میلی متر.

نظارت در زمان واقعی: به طور مداوم قطر کابل را در طول تولید اندازه گیری و نمایش می دهد.

سیستم بازخورد اتوماتیک: با خط اکستروژن ادغام می شود تا پارامترها را به طور خودکار تنظیم کند (به عنوان مثال سرعت اکستروژن) اگر قطر از مقدار تنظیم شده منحرف شود.

محدوده اندازه گیری گسترده: می تواند انواع قطر کابل ها را از سیم های بسیار نازک تا کابل های ضخیم اندازه گیری کند.

رابط کاربر پسند: دارای یک صفحه نمایش دیجیتال یا رابط نرم افزاری برای نظارت و کنترل آسان است.

ثبت داده ها: ثبت داده های اندازه گیری برای تضمین کیفیت و بهینه سازی فرآیند.

انواع دستگاه های اندازه گیری قطر بیرونی:

دستگاه های اندازه گیری لیزر: از پرتو لیزر برای اندازه گیری قطر با دقت بالا استفاده کنید.

دستگاه های اندازه گیری نوری: از دوربین ها و پردازش تصویر برای تعیین قطر استفاده کنید.

دستگاه های اندازه گیری ماوراء الصوت: از امواج ماوراء الصوت برای اندازه گیری بدون تماس استفاده می کنند که برای مواد خاص مناسب هستند.

کاربردها:

خطوط اکستروژن کابل: قطر بیرونی کابل ها را در طول فرآیند عایق یا پوشش کنترل می کند.

طراحی سیم: اطمینان از قطر سیم های کشیده شده با مشخصات مطابقت دارد.

کنترل کیفیت: در بازرسی نهایی برای بررسی ابعاد کابل قبل از بسته بندی استفاده می شود.

مزایای استفاده از دستگاه اندازه گیری قطر بیرونی:

کیفیت ثابت: تضمین می کند که قطر کابل در محدوده های مشخص شده باقی بماند.

کاهش ضایعات: انحرافات را در اوایل تشخیص می دهد، به حداقل رساندن ضایعات مواد و کار مجدد.

بهره وری بهبود یافته: فرآیند اندازه گیری را خودکار می کند و زمان بازرسی دستی را کاهش می دهد.

انطباق با استانداردها: کمک می کند تا با استانداردهای صنعت و الزامات مشتری مطابقت داشته باشد.

ادغام با خط اکستروژن کابل:

دستگاه اندازه گیری OD به طور معمول پس از اکسترودر و مخزن خنک کننده در یک خط تولید کابل نصب می شود. این دستگاه در کنار تجهیزات دیگر مانند:

ماشین های پرداخت: سیم یا هسته کابل را به اکسترودر وارد می کند.

اکسترودر: عایق یا پوشش کابل را اعمال می کند.

مخازن خنک کننده: کابل اکستروژ شده را خنک می کند.

ماشین های کشش و برداشت: کابل های آماده را می کشند و می پیچند.
