ماشین پیچ و خم کردن سیم های مس برقی برای کابل ماشین پیچ و خم کردن اتوماتیک و کارخانه ماشین بسته بندی

1مشخصات:

1.1 می تواند توسط دستگاه پرداخت یا به طور مستقیم به دستگاه اکستروژن متصل شود.
1.2 سرعت تولید کویل حدود 2 کویل در دقیقه است (به عنوان مثال BV2.5mm2 100m / coil).
1.3 پس از پیچیدن، کویل به ماشین پیچ فیلم وارد می شود تا به طور خودکار کویل را بسته بندی و برچسب گذاری کند.
1.4 پس از بسته بندی خودکار فیلم، به طور خودکار توسط مکانیسم فشار به کانویر تحویل داده می شود، بدون نیاز به کار دستی.
1.5 این ماشین سیستم کابل موتور سرو را اتخاذ می کند و پیچ و تاب کویل زیبا است.
1.6 کار بر روی صفحه لمسی انجام می شود و کار دوستانه و راحت است.
1.7 حافظه میکرو کامپيوتر مي تونه 99 مشخصات مختلف حجم سيم را ذخیره کنه، وقتي که شما نیاز به تغییر مشخصات محصول داريد
1.8 تا زمانی که داده های مشخصات ذخیره شده خوانده شوند، می توانند بلافاصله تولید شوند بدون اینکه دوباره وارد شوند.
1.9 این ماشین دارای یک عملکرد تشخیص خطای خودکار است که در صورت وجود مشکل به اپراتور هشدار می دهد.

2پارامتر فنی:

3.مشخصات قطعات پیچ و تاب:

3.1 قسمت متر:

هر یک از چرخ های بالا و پایین دارای دستگاه اندازه گیری است، با استفاده از یک رمزگذاری دقیق (Encoder) برای محاسبه طول، که می تواند به سانتی متر محاسبه شود.چرخ سنج از آلیومینیوم ساخته شده است، چرخ بالایی با درمان سخت سازی سرامیکی اسپری شده است و چرخ پایین با چسب عالی پوشانده شده است، که به کابل آسیب نمی رساند.دستگاه مجهز به یک طرفه است تا از پمپ شدن کابل جلوگیری کند.

3.2 سر پیچ:

پیچ و تاب افقی توسط فشار دهنده پنوماتیک برای باز و بسته شدن خودکار کنترل می شود.

هنگامی که طول تنظیم شده تکمیل می شود، پیچ و تاب به طور خودکار متوقف می شود. در این زمان، سر پیچ و تاب عمودی باز می شود.آن را آسان است برای demold بدون کلیمپ کردن رشته و نه چسبیدن کویل.

3.3 سیستم تنظیم کابل:

سیستم به طور کامل توسط کامپیوتر کنترل می شود، توسط موتور سرو و پیچ راهنمای توپ هدایت می شود.

دکودور دقیق سیگنال اصلی موتور را دریافت می کند تا سرو موتور را با موتور اصلی همگام کند و حرکت کابل هماهنگ تر است و کویل زیباتر است.

3.4 کشنده:

برش دهنده درب به طور خودکار کابل را هنگامی که طول تنظیم شده تکمیل می شود ، قطع می کند. برش دهنده دوگانه با SKD-11 ، ساخته شده از فولاد خاص و خلاء گرمایی برای سخت تر و طولانی تر کردن آن.

3.5 مکانیسم انتقال بازو:

پس از آن که کابل پیچیده می شود، مکانیسم نگهدارنده رشته به کویل چسبیده و به طور خودکار آن را به دستگاه پوشش برای بسته بندی و بسته بندی منتقل می کند، به طوری که رول،فرآیند برچسب گذاری و پوشش می تواند به طور کامل خودکار باشد. هنگامی که یک خط زباله وجود دارد، می توان به صورت دستی مداخله کرد. به طور مستقیم خط زباله را حذف کنید تا بسته بندی بدون توقف را به دست آورید.

3.6 پنل کنترل:

سیستم کنترل HMI برای عملکرد مستقیم لمس بر روی صفحه نمایش راحت تر است.

سیستم کنترل کامپیوتری مرکزی سرعت کویل، طول کویل، سیستم هشدار، تنظیم سرعت خط، چراغ شاخص، توقف اضطراری و تنظیم مجدد را کنترل می کند.

هنگامی که ماشین در حال اجرا است، کاربران هنوز هم می توانند طول، قطر سیم، سرعت و داده های دیگر را تغییر دهند و سرعت، طول و کل عمل ماشین را می توان در صفحه نظارت کرد.

3.7 موتور راننده:

سیستم پیچ و تاب: 7.5HP * 4P موتور AC + اینورتر کنترل بردار.

سیستم کابل: سرو موتور 400 وات + سرو درایو.

انتقال خط نگه داری: سرو موتور 400W + سرو درایو

4مشخصات ماشین پوشش فیلم:

4.1 وزن کویل بسته بندی شده: تا 35 کیلوگرم
4.2 اندازه فیلم PVC PE PP: ضخامت 0.05mm ~ 0.07mm * عرض 40mm ~ 45mm
4.3 روش بارگذاری فیلم رول: فشرده سازی پنوماتیک
4.4 از فیلم PVC/PE برای چرخش بسته با سرعت بالا استفاده می شود.
4.5 آن توسط یک موتور AC رانده می شود و دارای یک پیچ و خم صاف و صاف است.
4.6 اندازه بازوی قفل را تنظیم کنید و از تنظیم دستی استفاده کنید تا این کار سریع و راحت باشد.

5ساختار مکانیکی پوشش فیلم:

5.1 حلقه C:

حلقه C توسط کمربند زمانبندی رانده می شود، حلقه C بدون لغزش حرکت می کند، و بسته ثابت و ساکت است.

ساخته شده از فولاد خاص، رول های داخلی و خارجی حلقه C با لاستیک برتر پوشانده شده است، که به راحتی پوشیده نمی شود، کار را گرد نگه می دارد و عمر طولانی دارد،و مجهز به حفاظت از بیش از حد است. موتور آسون سوختن نيست

5.2 قاطع:

سیستم برش پنوماتیک را اتخاذ می کند و طول مواد بسته بندی مجموعه پس از اتمام پیچ و تاب به طور خودکار قطع می شود.

بدن برش دهنده می تواند از نوع میله دار یا قیچی باشد (بر اساس مواد بسته بندی مختلف انتخاب / جایگزین می شود) ، مناسب برای PVC ، PP ،فیلم PE و سایر مواد بسته بندی با عملکرد کامل برش.

5.3 بند:

پس از ارسال بسته به نقطه ثابت ، به طور خودکار کشیده می شود و به طور خودکار کشیده می شود.

هنگامی که تعداد چرخش های شروع (1.5 ~ 2.5 چرخش) باید پیچ شود، کلیمپ ها به طور خودکار آزاد می شوند.

5.4 دستگاه تغذیه:

خورنده کمربند پنوماتیک، پیچ های بدون قفل، تغییر سریع و نصب آسان تر.

5.5 مکانیسم برچسب گذاری خودکار:

اتخاذ یک دسته از نوع تخلیه برچسب، یک بسته در هر بسته، به طور خودکار انتخاب یک برچسب برای تغذیه، راحت و امن، و صرفه جویی در زمان، افزایش تولید.

5.6 موتور محرک:

حلقه C: 1HP * 4P موتور AC. (پاک کردن چرخش)

بازو را نگه دارید: موتور 1HP * 4P AC + 1/20 کاهش دهنده.

پس از تکمیل پاکت، کویل به طور خودکار به داخل اسلاید به جعبه جمع آوری فشار می آید.

6سوالات متداول
مشتريان عزيز، چند مدل براي دستگاهي که به نام "سترانگ" استفاده ميکنه وجود داره
1قطر سیم برهنه
2.سیم نرم یا سیم سخت
3مقدار سیم هایی که باید پیچیده شوند
4. بعد از چرخش

از همه ي سلامات

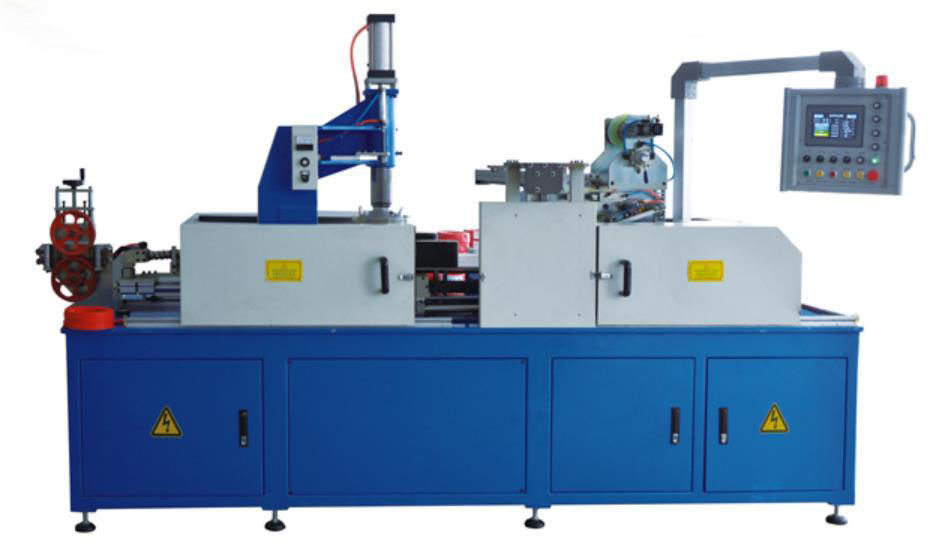

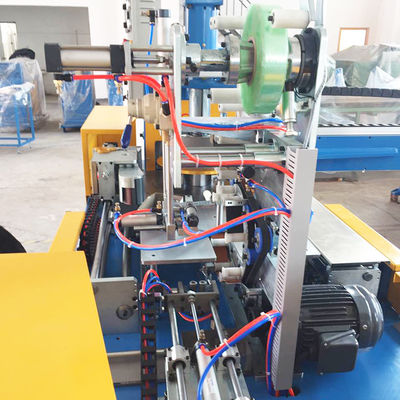

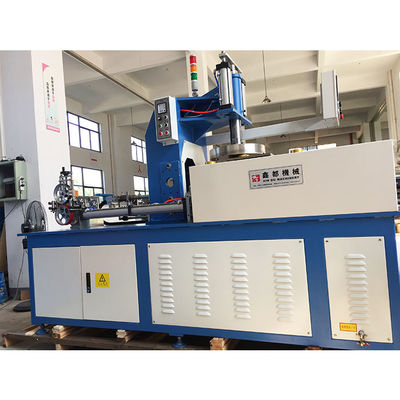

7عکس های مرجع
