ماشین ساخت سیم الکتریکی فولادی با قیمت پایین

1توضیحات کلی:

این ماشین عمدتا برای پیچاندن سیم فلزی، سیم آلومینیومی و سیم مس استفاده می شود و همچنین می تواند برای پیچاندن کابل های کنترل در 7 هسته استفاده شود.

2پارامتر فنی:

3اجزای اصلی الکتریکی

4.توضیحات دقیق:

4.1 Φ630 بازپرداخت سیم مرکزی:

مشخصات رولی بازپرداخت: PND630
نوع گره آخر به صورت دستی اسپول را قفل می کند یا رها می کند و پیچ دستی اسپول را بالا می برد.
کنترل تنش اصطکاک مکانیکی، اندازه می تواند به صورت دستی تنظیم شود.

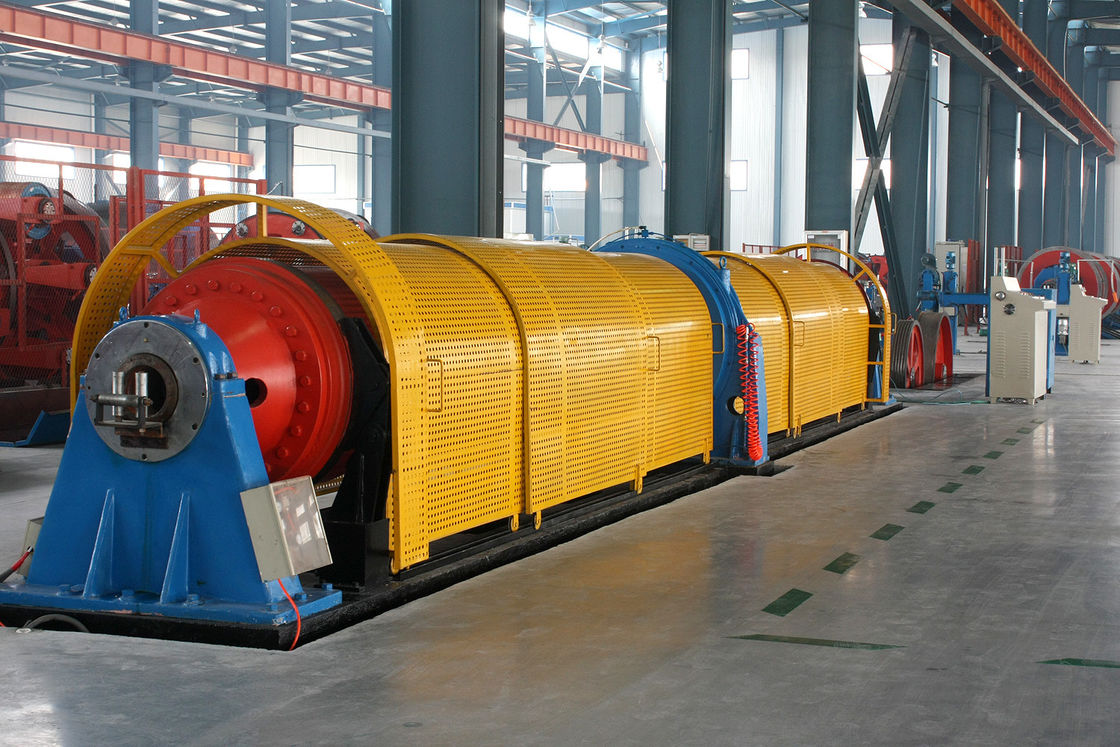

4.2 Φ630/6 بدن اصلی:

مشخصات رولی بازپرداخت: PND630
حداکثر سرعت: 600r/min
فاصله بندر: 62-276mm
گره پایین ساختار چسبندگی نوع بهار است و اسپول به صورت پنوماتیک آزاد می شود.
کنترل تنش اصطکاک مکانیکی
سیلندر توسط لوله های بزرگ در هر دو سر پشتیبانی می شود و وسط توسط لوله های بزرگ پشتیبانی می شود. کل ماشین به آرامی کار می کند ، با سر و صدا کم و عمر طولانی.
یک ترمز پنوماتیک در سیلندر وجود دارد و ترمز قابل اعتماد است.
یک دستگاه تشخیص قطع اتصال در خط سینک فراهم شده است.
پوشش محافظ یک ساختار درب کشویی را اتخاذ می کند.
رشته ها با یک دستگاه پیش ساز سیم واحد مجهز هستند.
بدن اصلی استندینگ به طور یکپارچه بر روی صفحه پایین نصب شده است و نصب تجهیزات آسان است.

4.3 شمارنده متر:

دور چرخ متر 500 میلی متر است.
حداکثر طول متر 9999.9 متر
خطای دقت ≤3‰
این دستگاه از ساختار دو چرخ استفاده می کند و به صورت افقی نصب می شود؛ یک بهار بافری در چرخ فشار وجود دارد و در ورودی و خروجی رول های سیم وجود دارد.

4.4 Φ1500 دستگاه ردیابی دوگانه:

قطر چرخ کششی: Φ1500 mm
قطر چرخ تقسیم کننده: Φ1300 mm
سرعت خط کششی: 31-138m/min
سرعت دنده ی کششی: 36 قدم

4.5 Φ2000 دستگاه برداشت:

مشخصات رول گیرنده: PN1000-PN2000
حداکثر بار: 8T
حداکثر سرعت گرفتن: 150 متر/دقیقه
موتور گیرنده: 6kg.m
حداکثر قطر کابل: Φ20mm
این دستگاه موتور چرخش را به کار می گیرد که در عملکرد قابل اعتماد و ساده و راحت در کار و نگهداری است.
ساختار آن نوع شافد پایانی است که دارای اسپیل برقی برای چسباندن یا شل کردن است و اسپیل بلند کننده برقی است.
استفاده از کابل پیچ سرب، می تواند سرعت گرفتن را ردیابی کند و فاصله تنظیم را می توان بدون گام تنظیم کرد.

4.6 سیستم انتقال مکانیکی:

قدرت موتور اصلی: 45KW (AC)
سیستم انتقال مکانیکی شامل موتور اصلی، کاهش دهنده اصلی، شاخه انتقال، اتصال و غیره است.

4.7 سیستم کنترل الکتریکی و الکترونیکی:

منبع برق این دستگاه یک سیستم سه فاز پنج سیم، 380V (± 10٪) ، 50HZ است.
دستگاه اصلی دستگاه موتور AC و کنترل تبدیل فرکانس را اتخاذ می کند؛ گیرنده موتور گشتاور را اتخاذ می کند که می تواند به آرامی شروع و متوقف شود،و کار و نگهداری ساده و راحت است؛ کل ماشین توسط کنترل کننده قابل برنامه ریزی زیمنس کنترل می شود.

4.8 الزامات منبع هوا:

فشار هوا: 0.6Mpa
حجم هوا: 1.0m3/min
هوا فشرده باید خشک و بدون آلودگی و گرد و غبار باشد.

5سوالات متداول

مشتريان عزيز، چند مدل براي دستگاهي که به نام "سترانگ" استفاده ميکنه وجود داره

1قطر سیم برهنه

2.سیم نرم یا سیم سخت

3مقدار سیم هایی که باید پیچیده شوند

4. بعد از چرخش

از همه ي سلامات

6عکس های مرجع
