ماشین نصب کابل نوع گهواره با کیفیت بالا ماشین ساخت کابل قطعه بزرگ

1توضیحات کلی:

این ماشین به طور خاص برای پیچاندن کابل های برق عایق سه هسته ای، چهار هسته ای و پنج هسته ای با یک قطعه قطعی هسته ای 25-300mm2 در زیر 350KV طراحی شده است.قطعه متقاطع هسته خم شده می تواند گرد باشد، همچنین می تواند به شکل فن، الکتریکی در خط توقف قبل از تورک، آخر گره کلیمپ یا لوله گشایش باشد.

2پارامتر فنی:

3اجزای اصلی الکتریکی

4.توضیحات دقیق:

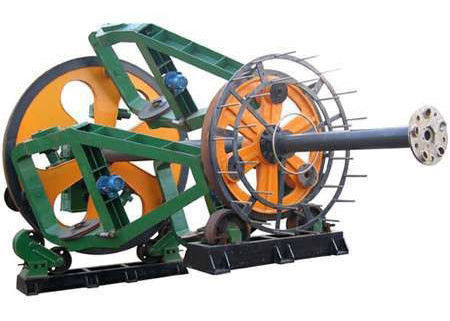

4.1 Φ1600/1+1+3 بدنه اصلی:

بخش اول فریم سیم فلز Φ1600 از طریق اتصال به بخش دوم فریم سیم فلز متصل می شود و پیچاندن عقب،کار بدون پیچ و خم کردن و پیش پیچ و خم کردن قاب سیم ریل را می توان با جدا کردن یا قرار دادن شاخه پین به دست آورد.
بخش دوم اسپول سیم Φ1600 مجهز به یک قوس چرخش برای عبور از سیم هسته ای که از اولین اسپول سیم آزاد شده است.قاب سیم اسپول و قاب کمان با گره های متصل به گره اصلی کاهش دهنده اصلی متصل می شوندهمان طور که در پاراگراف اول، قاب اسپول نیز برای جدا کردن یا نصب گره پین استفاده می شود تا عملکرد چرخش عقب، غیر چرخش عقب و پیش از چرخش قاب اسپول را تحقق بخشد.
بخش سوم قفس وینچ سه دیسک Φ1600 از طریق اتصال به شاخه اصلی جعبه گیربکس انتقال اصلی متصل می شود.و حالت انتقال دیفرانسیل برای پاسخگویی به نیازهای گشتاور عقب یا بدون گشتاور عقب پذیرفته شده است..

4.2 دستگاه تماس:

نوع سر نوار: نوع مشترک
تعداد اسپیل های نوار: 2 اسپیل
اندازه اسپول: Φ400 mm
عرض نوار: 15-60 میلی متر
سرعت چرخش سر ضربه: 170-380r/min
ارتفاع خروجی: 12-200mm
مواد نوار نوار غیر فلزی مانند پارچه های غیر بافته، نوار پلی استر و غیره
سر ضربه زدن دارای تغییر سرعت 6 سطح است و دارای توابع چرخش چپ و راست و خنثی است.
تنش بند توسط اصطکاک مکانیکی کنترل می شود و می تواند تنظیم شود.

4.3 Φ800 دستگاه زره بند بند فولادی:

حداکثر قطر بیرونی هسته کابل زره دار: Φ120mm
نوع سر زره دار: نصف برش
تعداد اسپیل های نوار: 2 اسپیل
اندازه رول: Φ800 mm
عرض نوار: 15-60 میلی متر
سرعت سر زره دار: 149-343r/min
ارتفاع زره: 14-230 ميلي متر
مواد زره: نوار فولادی
سر زره دار دارای تغییر سرعت 6 سرعت و دارای چرخش چپ و راست و عملکرد خنثی است.
کنترل اصطکاک مکانیکی، و می تواند تنظیم شود.

4.3 شمارنده متر:

دور چرخ متر 500 میلی متر است.
حداکثر طول متر 9999.9 متر
خطای دقت ≤3‰
این دستگاه از ساختار دو چرخ استفاده می کند و به صورت افقی نصب می شود؛ یک بهار بافری در چرخ فشار وجود دارد و در ورودی و خروجی رول های سیم وجود دارد.

4.4 Φ2000 دستگاه ردیابی تک چرخ:

نوع کشش: با چرخ های تک کشش، سیم فشار حلقه ی گردنبند
قطر چرخ کششی: Φ2500 mm
سرعت خط کششی: 4.7-34.2m/min
سرعت دنده ی کششی: 27 قدم

4.5 Φ2500 دستگاه گرفتن:

مشخصات رول گیرنده: PN1600-PN3150
حداکثر بار: 15T
حداکثر سرعت جذب: 40m/min
موتور گیرنده: 10kg.m
حداکثر قطر کابل: Φ120mm
گیرنده سیم موتور چرخش را اتخاذ می کند که در عملکرد قابل اعتماد و ساده و راحت در عملکرد و نگهداری است.
ساختار آن نوع شافد پایانی است که دارای اسپیل برقی برای چسباندن یا شل کردن است و اسپیل بلند کننده برقی است.
با استفاده از کابل پیچ سرب، کابل می تواند سرعت گرفتن را ردیابی کند و ارتفاع کابل می تواند بدون گام تنظیم شود.

4.6 سیستم انتقال مکانیکی:

قدرت موتور اصلی: 45KW (AC)
سیستم انتقال مکانیکی شامل موتور اصلی، کاهش دهنده اصلی، شاخه انتقال، اتصال و غیره است.

4.7 سیستم کنترل الکتریکی و الکترونیکی:

منبع برق این دستگاه یک سیستم سه فاز پنج سیم، 380V (± 10٪) ، 50HZ است.
دستگاه اصلی دستگاه موتور AC و کنترل تبدیل فرکانس را اتخاذ می کند؛ گیرنده موتور گشتاور را اتخاذ می کند که می تواند به آرامی شروع و متوقف شود،و کار و نگهداری ساده و راحت است؛ کل ماشین توسط کنترل کننده قابل برنامه ریزی زیمنس کنترل می شود.

4.8 الزامات منبع هوا:

فشار هوا: 0.6Mpa
حجم هوا: 1.0m3/min
هوا فشرده باید خشک و بدون آلودگی و گرد و غبار باشد.

سوالات متداول:

مشتريان عزيز، چند مدل براي دستگاهي که به نام "سترانگ" استفاده ميکنه وجود داره

1قطر سیم برهنه

2.سیم نرم یا سیم سخت

3مقدار سیم هایی که باید پیچیده شوند

4. بعد از چرخش

از همه ي سلامات

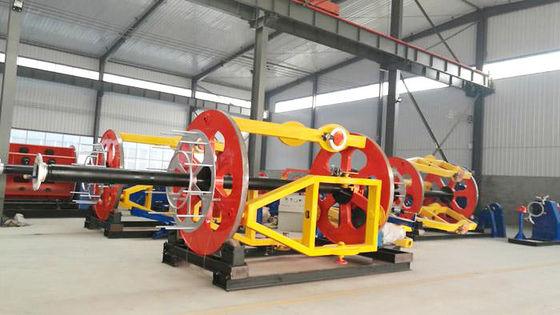

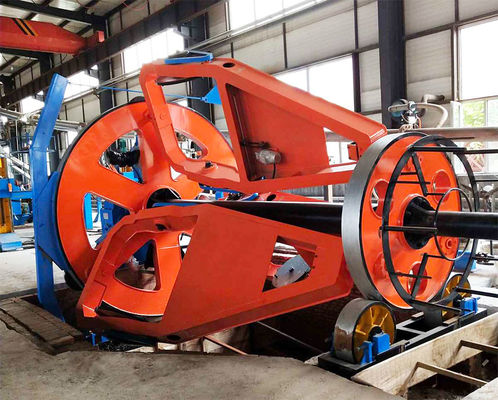

5عکس های مرجع
