ماشین نقاشي قطب مس

1توضیحات کلی:

دستگاه شکستن میله مس یک قطعه تخصصی از تجهیزات مورد استفاده در صنعت تولید سیم و کابل است.عملکرد اصلی آن این است که قطر میله یا سایر میله های فلزی را برای تولید سیم های قطر کوچکتر کاهش دهداین فرآیند به عنوان ترسیم سیم یا تجزیه ترسیم سیم شناخته می شود.

در اینجا یک تجزیه و تحلیل از نحوه کار یک دستگاه تجزیه میله مس به طور معمول:
تغذیه: میله های مس، که معمولاً از طریق فرآیندهای مانند ریختن یا اکستروزین تولید می شوند، به ماشین تغذیه می شوند. این میله ها اغلب به شکل کویل ها یا طول های مستقیم هستند.

نقاشی: میله ها از یک سری از نقاشی عبور می کنند که معمولاً از کاربید وولفستم یا الماس ساخته می شوند. این نقاشی ها قطر آنها به تدریج کوچکتر می شود.و چون چوب ها از میان کشیده شوند،این کاهش قطر از طریق اعمال نیروی کششی که توسط یک کاپستان یا مکانیزم مشابه اعمال می شود، به دست می آید.

خنک کننده و روان کننده: برای کاهش اصطکاک و گرما تولید شده در طول فرآیند کشش، می توان میله ها را خنک و روان کننده کرد. خنک سازی می تواند از طریق سیستم های خنک کننده آب یا هوا انجام شود.در حالی که روان کننده کمک می کند به کاهش لباس بر روی میله و بهبود کیفیت سیم کشیده.
عبور چندگانه: بسته به قطر نهایی مورد نظر سیم، این فرآیند ممکن است شامل عبور چندگانه از طریق مجموعه های مختلف از قطرات نقاشی باشد که هر کدام دارای قطر کمی کوچکتر هستند.این اجازه می دهد تا برای کنترل دقیق بیش از قطر سیم و تضمین یکنواخت.

محصول نهایی: نتیجه یک سیم مس از قطر مورد نظر است. این سیم می تواند در صورت لزوم پردازش بیشتری داشته باشد، مانند گرم کردن برای کاهش تنش،یا می توان آن را روی اسپیل ها برای ذخیره و توزیع پیچیده کرد.

ماشین های شکستن میله های مس در تولید انواع مختلف سیم های مورد استفاده در کاربردهای الکتریکی، مخابرات، ساخت و ساز،و بسیاری از صنایع دیگر که سیم رسانا مورد نیاز استکارایی و دقت این ماشین ها نقش مهمی در تعیین کیفیت و قابلیت اطمینان محصولات سیم نهایی دارند.

2پارامتر فنی:

















3مقدمه کوتاه:
3.1 میزان پرداخت:
نوع: نوع کانتیلیور
استاده پرداخت شامل ستون، کنتیلیور و رول فرمان است.
ارتفاع ستون 5000 میلی متر یا بیشتر است. دو رول آلومینیومی می توانند به طور مداوم پرداخت کنند.

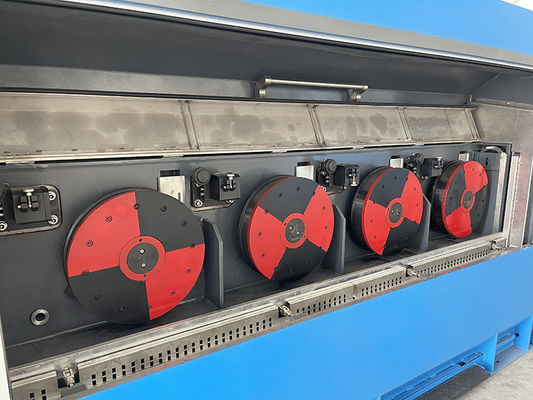

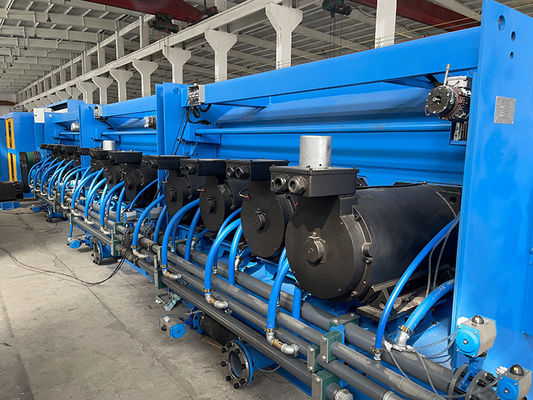

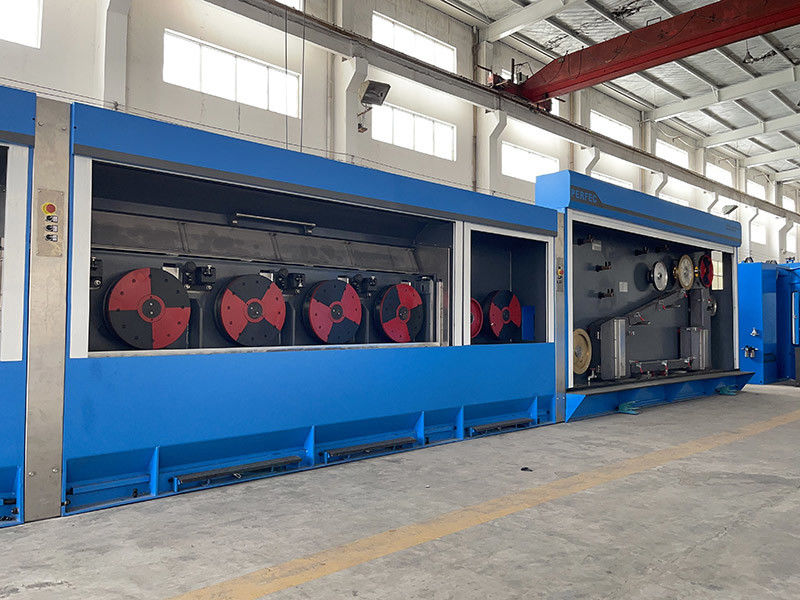

3.2 دستگاه اصلی کشش:
نوع: نوع اسلیپ. ماشین کشش سیم مس 13 متری با بلوک های کشش قطر یکسان
ماشین شامل یک حوض برای خنک کردن و گردش امولسیون کشش، جعبه گیر، سیستم روان کننده، چرخ سرعت ثابت، موتور اصلی و موتور چرخ سرعت ثابت است.
چهار سوئیچ کلیپ و رن برای رشته گیری درایو با کار کلیپ و رن. دستگاهی برای جلوگیری از بلوک کشیدن و نگهدارنده درایو کشیدن در فاصله مشابهی از بدن جعبه گیربکس است.
بلوک های کششی چرخ های فولادی را به کار می گیرند. سطح آن با کاربید ولفستم پوشانده شده است تا عمر استفاده آن را افزایش دهد.

3.3 آمپول:
ظرفیت آمپر: 7 متر
حداکثر تنش: 138N
تنش توسط فشار بطری هوا تنظیم می شود.

3.4 دستگاه گرم کردن:
نوع: گرم کردن افقی DC، ردیابی سرعت به طور خودکار
قطر سیم ورودی گرمایش: Φ1.2mm-Φ3.5mm
حداکثر سرعت خطی گرم کردن: 25m/s

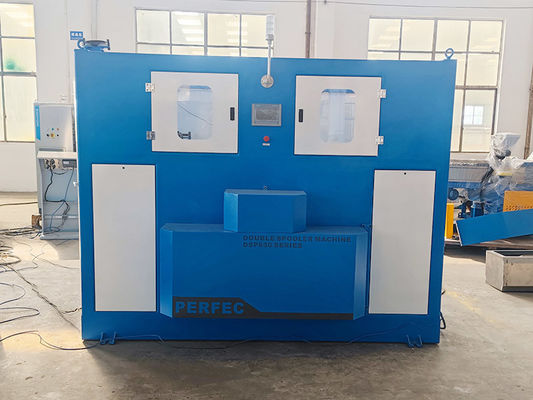

3.5 Φ500-Φ630 جذب دو قطب:
اندازه اسپول: PND500 ~ PND630
حداکثر سرعت: 25 متر در ثانیه
موتور گیرنده: 22KW (دو، AC)

3.6 ماشین پیچ (می تواند برای سیم نرم و سخت استفاده شود)
قطر سیم قابل استفاده: Φ1.5mm-Φ3.5mm
سرعت: 20 متر در ثانیه
قطر کویل: Φ800mm
بارگیری: 1400 کیلوگرم
قدرت موتور: 15KW (AC)
اندازه سبد کویل: Φ600*Φ110*1300mm.

4سوالات متداول
مشتريان عزيز، چند مدل براي دستگاه پاره كردن عصا مس وجود دارد.
1قطر سیم ورودی و خروجی
2. آیا نیاز به آنلاين آنلاين
3روش گرفتن: اسپیل اسپیل یا کویلر؟
4نقشه ابعاد اسپیل اسپین/سرک سیم
