دستگاه کشش سخت برای کشش کابل های مس یا آلومینیوم

1توضیحات کلی:
این ماشین به طور عمده برای پیچاندن سیم مس، سیم آلومینیوم، سیم آلومینیوم فلزی، هادی های گرد و شکل فن و غیره استفاده می شود.

2پارامتر فنی:















3اجزای اصلی الکتریکی









4.توضیحات دقیق:
4.1 ΦΦ630 بازپرداخت سیم مرکزی:

مشخصات رولی بازپرداخت: PND630
نوع گره آخر به صورت دستی اسپول را قفل می کند یا رها می کند و پیچ دستی اسپول را بالا می برد.
کنترل تنش اصطکاک مکانیکی، اندازه می تواند به صورت دستی تنظیم شود.

4.2 6B، 12B، 18B بدن درهم شکسته:

مشخصات رولی بازپرداخت: PND630
سرعت: 6B/12B: 70-166rpm

18B: 62 تا 146 دور در دقیقه

فاصله بند: 6B/12B: 87-843mm

18B: 99-952mm

تعداد مراحل تبدیل سرعت چرخش 6 مرحله است
ساختار قاب 4 قسمت مساوی
اصطکاک مکانیکی فشار را کنترل می کند و تنظیم فشار راحت است.
شافتی بدون فشار و اسپول گشایشی، قفل و بیمه اتوماتیک مکانیکی، کار آسان، سریع و ایمن.
وقتي که سيم قطع بشه اتوماتيك متوقف ميشه


4.3 شمارنده متر:
دور چرخ متر 500 میلی متر است.
حداکثر طول متر 9999.9 متر
خطای دقت ≤3‰
این دستگاه از ساختار دو چرخ استفاده می کند و به صورت افقی نصب می شود؛ یک بهار بافری در چرخ فشار وجود دارد و در ورودی و خروجی رول های سیم وجود دارد.

4.4 Φ2000 دستگاه کششی دوگانه:

روش ردیابی: دو چرخ شکاف دار، ردیابی فعال دوگانه.
قطر چرخ کششی: Φ2000 mm
سرعت خط کششی: 14.5-59m / min
سرعت دنده ی کششی: 36 قدم


4.5 Φ2500 دستگاه گرفتن:

مشخصات رول گیرنده: PN1250-PN2500
حداکثر بار: 12T
موتور گیرنده: 8kg.m
حداکثر قطر کابل: Φ50mm
این دستگاه موتور چرخش را به کار می گیرد که در عملکرد قابل اعتماد و ساده و راحت در کار و نگهداری است.
ساختار آن نوع شافد پایانی است که دارای اسپیل برقی برای چسباندن یا شل کردن است و اسپیل بلند کننده برقی است.
استفاده از کابل پیچ سرب، می تواند سرعت گرفتن را ردیابی کند و فاصله تنظیم را می توان بدون گام تنظیم کرد.

4.6 سیستم انتقال مکانیکی:

قدرت موتور اصلی: 110KW (AC)
سیستم انتقال مکانیکی شامل موتور اصلی، کاهش دهنده اصلی، گودال زمین انتقال و غیره است.

4.7 سیستم کنترل الکتریکی و الکترونیکی:

منبع برق این دستگاه یک سیستم سه فاز پنج سیم، 380V (± 10٪) ، 50HZ است.
دستگاه اصلی دستگاه موتور AC و کنترل تبدیل فرکانس را اتخاذ می کند؛ گیرنده موتور گشتاور را اتخاذ می کند که می تواند به آرامی شروع و متوقف شود،و کار و نگهداری ساده و راحت است؛ کل ماشین توسط کنترل کننده قابل برنامه ریزی زیمنس کنترل می شود.


4.8 الزامات منبع هوا:
فشار هوا: 0.6Mpa
حجم هوا: 1.0m3/min
هوا فشرده باید خشک و بدون آلودگی و گرد و غبار باشد.

5سوالات متداول
مشتريان عزيز، چند مدل براي دستگاهي که به نام "سترانگ" استفاده ميکنه وجود داره
1قطر سیم برهنه
2.سیم نرم یا سیم سخت
3مقدار سیم هایی که باید پیچیده شوند
4. بعد از چرخش

از همه ي سلامات

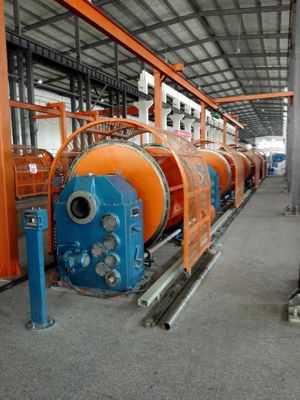

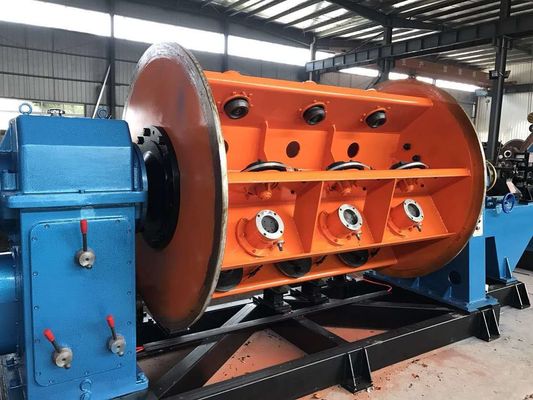

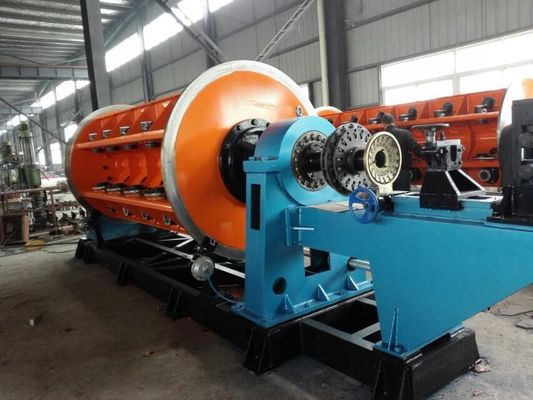

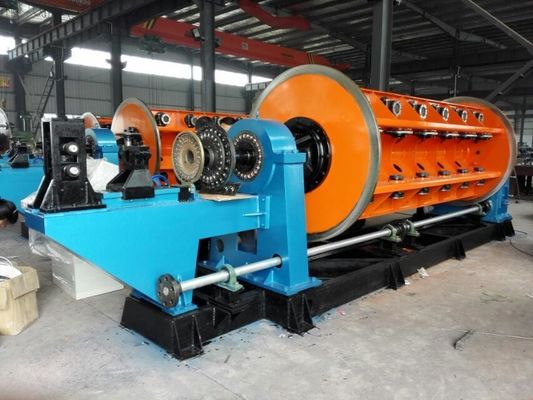

6عکس های مرجع
