دستگاه پیچ و خم کابلی قفس سیاره ای

1توضیحات کلی:
این ماشین عمدتا برای پیچاندن سیم مس، سیم آلومینیوم و غیره استفاده می شود.

2پارامتر فنی:















3اجزای اصلی الکتریکی









4.توضیحات دقیق:
4.1 Φ1600 بازپرداخت سیم مرکزی:
مشخصات اسپول بازپرداخت: PN630-1600
حداکثر ظرفیت بارگذاری: 4 تن
تنش با اصطکاک مکانیکی کنترل می شود و اندازه می تواند تنظیم شود.
پرداخت از نوع محور پایانی است که می تواند به تنهایی به بالا و پایین حرکت کند تا تنظیم ارتفاع را تضمین کند. دو ستون می توانند در همان زمان یا محور جداگانه حرکت کنند.یک دستگاه حفاظت از لغزش در هنگام بارگذاری اسپول و حفاظت محدود در هنگام بارگیری و تخلیه وجود دارد.
4.2 12B، 18B، 24B بدن درخشان:
مشخصات رولی بازپرداخت: PND630
سرعت: 6B/12B: 95 دور در دقیقه
18B: 85 دور در دقیقه
24B: 75 دور در دقیقه
ارتفاع قطب: 6B: تنظیم بدون گام
12B: تنظیم بدون گام
18B: تنظیم بدون گام
24B: تنظیم بدون گام

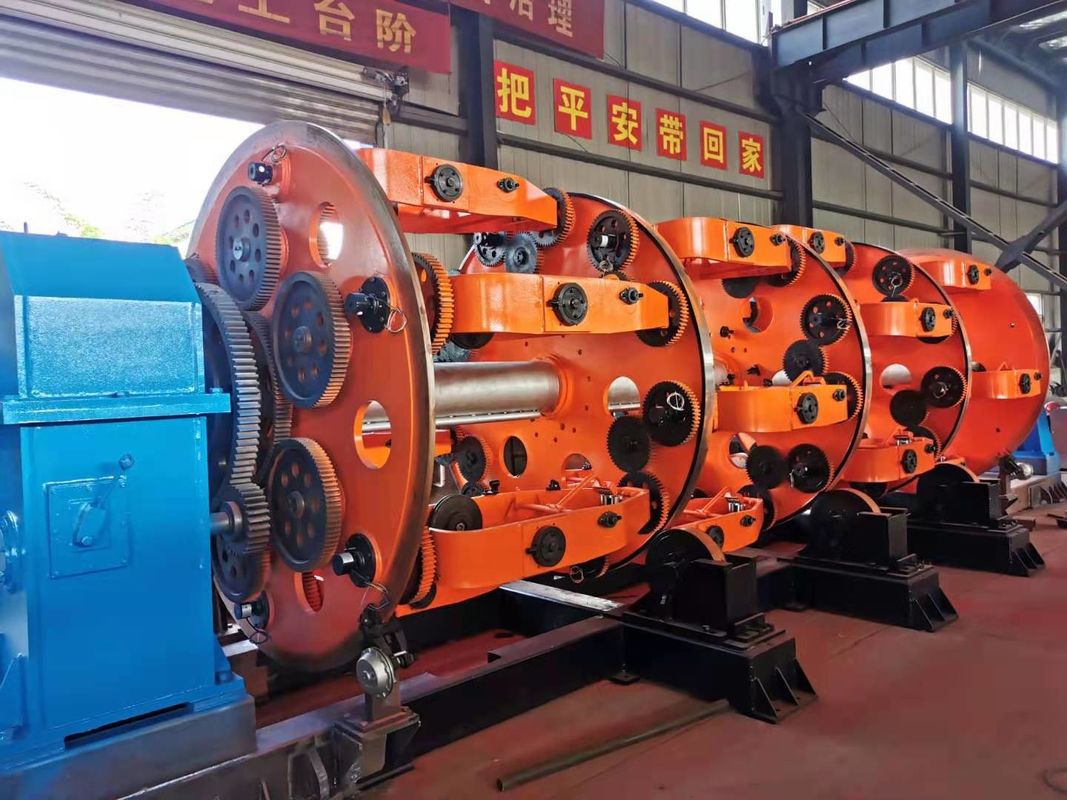

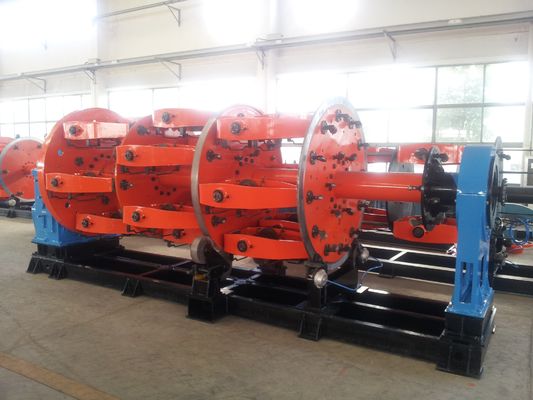

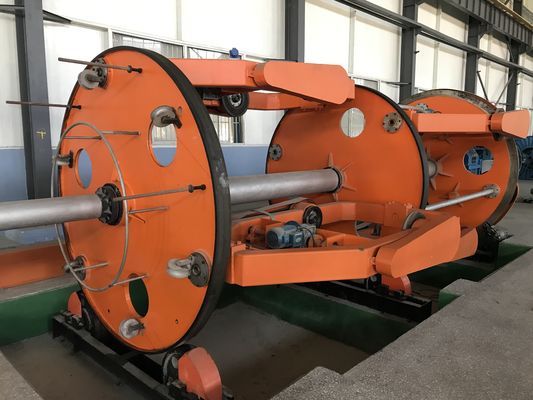

انتهای بدنه پیچیده توسط حامل بزرگ پشتیبانی می شود و محور اصلی توسط لوله های فولادی بدون درز ضخیم پردازش می شود. بدنه رشته ساختار کلی پردازش صفحه فولادی است.در کل 6 مجموعه از چرخ پشتیبانی وجود دارد، 1 مجموعه برای قفس 12B، 2 مجموعه برای قفس 18B و 3 مجموعه برای قفس 24B.اتصال بین قفس استرینگ و اسپندل اصلی اتخاذ می کند دیسک کوچک و کلید نوع اتصال است که می تواند اطمینان حاصل شود که بدن استرینگ در سرعت بالا برای مدت طولانی چرخش.
چرخش عقب بدن در حال حرکت با استفاده از دنده شیب دار که توسط پوشش محافظت می شود، به دست می آید. اتصال دنده چرخش عقب و مهره از نوع شاخه تقسیم شده است.
جعبه گیربکس از جعبه ریز ریز استفاده می کند، که با اسپری درمان می شود. شکل آن صاف و زیبا است. هیچ منافذ و باقیمانده ای ندارد. می تواند به طور موثر لرزش را جذب کند، صدا را کاهش دهد،و افزایش ثبات انتقال.
دیسک سیم توسط نوع گره انتها قفل می شود، قفل یا آرامش از یک پوشش مغز استفاده می کند و یک دستگاه قفل امن وجود دارد؛ قرار دادن هر دو انتهای گهواره یک قرار دادن نوع قلب را اتخاذ می کند.
بدن رشته و سوراخ های قفسه مهد توسط مرکز CNC سوراخ و آسیاب پردازش می شود.که دقیقاً تمرکز سوراخ های محور در هر دو انتهای مهد و نقاط سوراخ ها را در قفس پیچیده تضمین می کنند، که طول عمر تجهیزات را افزایش می دهد.
تنش بازپرداخت کنترل اصطکاک مکانیکی است، اندازه می تواند تنظیم شود، کمربند تنش مسطح استفاده می شود و کمربند فولادی بالا از 65mn فولاد بهار استفاده می کند.
یک دستگاه محافظت از قطع سیم به ماژول سیم نزدیک تر متصل می شود تا اطمینان حاصل شود که دارای یک عملکرد پارکینگ خودکار قطع شده است.
کلیدها، زنگ های پلیس و دکمه های پویا در جلوی بدن در حال حرکت برای تسهیل کار کردن اسپول بارگیری و تخلیه وجود دارد.
هر بدنه ای از یک مجموعه از ترمز های پروانه ی پنوماتیک استفاده می کند، که برای ترمز حساس و قابل اعتماد است.
جعبه گیربکس استفاده از یک موتور جداگانه برای حرکت پمپ گیربکس برای روان کردن.
در هر بخش از اجساد پرت شده حصارهاي محافظتي امن وجود داره
اتصال گره زمین انتقال از مفاصل فروش ستون استفاده می کند.
از قالب فولادی ولتفرمن استفاده می شود.

4.3تجهیزاتی که از آن ها استفاده می شود
نوع ضربه زدن: 2 دیسک، انواع نیمه برش
قطر نل: Φ400mm
سرعت ضربه زدن:170-380r/min
تصویر ضربه زدن:15-240 میلی متر
مواد استفاده شده: نوارهای غیر فلزی مانند نوارهای پلی کاتیس، پارچه های غیر بافته و نوارهای بدون بافته
قدرت ماشین تراش: 11KW (AC)
کنترل تنش اصطکاک مکانیکی، اندازه قابل تنظیم است.

4.4 شمارنده متر:
دور چرخ متر 500 میلی متر است.
حداکثر طول متر 9999.9 متر
خطای دقت ≤3‰
این دستگاه از ساختار دو چرخ استفاده می کند و به صورت افقی نصب می شود؛ یک بهار بافری در چرخ فشار وجود دارد و در ورودی و خروجی رول های سیم وجود دارد.

4.5 Φ2500 دستگاه کششی دوگانه:
روش ردیابی: دو چرخ شکاف دار، ردیابی فعال دوگانه.
قطر چرخ کششی: Φ2500 mm
سرعت خط کششی: 45 متر در دقیقه
حداکثر نیروی ردیابی: 12T
قدرت موتور ردیابی: 110KW (AC)
مجهز به یک دستگاه سیم فشار پارک برای اطمینان از اینکه سیم در طول پارک نرود و زمین گیر پایدار باشد.
دو چرخ کششی وضعیت ساختاری از جدایی طبیعی متقابل را اتخاذ می کنند تا از خراش سیم در طول فرآیند کشش جلوگیری شود.
سطح شکاف چرخ کششی برای اطمینان از اینکه کابل کششی گیر نمی کند، شیک می شود.

4.6 Φ2500 دستگاه گرفتن:
مشخصات رول گیرنده: PN1000-PN2500
حداکثر بار: 12T
حداکثر سرعت: 65 متر در دقیقه
حداکثر قطر سیم: Φ50mm
تورم موتور: 8kg.m
استفاده از موتور چرخش، عملیات قابل اعتماد، عملیات ساده و آسان و نگهداری.
تنظیم سیم از میله های پیچ استفاده می کند، خطوط می توانند سرعت خط را دنبال کنند و خطوط خط تنظیم نمی شوند.
با محافظت از کلیمپ اسپول، حفاظت از محدوده بالایی و پایین اسپول و حفاظت از ترمینال عبور.
این ستون می تواند در یک زمان یا در محور های جداگانه حرکت کند.یک دستگاه حفاظت از لغزش در هنگام بارگذاری اسپول و حفاظت محدود در هنگام بارگیری و تخلیه وجود دارد.

4.7 سیستم کنترل الکتریکی:
منبع برق این دستگاه یک سیستم سه فاز پنج سیم، 380V (± 10٪) ، 50HZ است.
موتور اصلی موتور AC، کنترل اینورتر را اتخاذ می کند، موتور گیرنده موتور چرخش را اتخاذ می کند.
کل خط کنترل PLC را اتخاذ می کند.

4.8 الزامات منبع هوا:
فشار هوا: 0.6Mpa
حجم هوا: 1.0m3/min
هوا فشرده باید خشک و بدون آلودگی و گرد و غبار باشد.
